세이퍼 락, 기존 볼트에 바로 맞을까? 적용 전 규격 확인법

진동이 심한 플랜트나 철도, 산업 설비 현장에서 볼트 풀림 사고를 막기 위해 풀림방지너트 도입을 검토할 때 가장 먼저 마주치는 질문은 호환성입니다. 기존에 설치된 볼트를 전부 교체해야 한다면 자재비와 공사 기간 부담이 급격히 커지기 때문입니다.

세이퍼 락(Safer Lock) 풀림방지너트는 KS 및 ISO 표준 미터나사(Metric Thread) 규격을 따르는 일반 볼트에 별도 가공이나 개조 없이 그대로 체결하여 사용할 수 있습니다. 특수 전용 볼트를 요구하지 않고 표준 규격의 나사산 피치(Pitch)와 볼트 유효 길이만 충족하면 즉시 풀림 방지 성능을 발휘합니다.

기존 볼트에 바로 체결할 수 있을까?

일반적인 풀림 방지 솔루션 중 일부는 볼트 축에 핀 구멍을 뚫거나 전용 특수 나사산을 가공한 전용 볼트를 요구합니다. 이는 초기 설치 비용을 높이고 유지보수 시 자재 수급을 어렵게 만드는 원인이 됩니다.

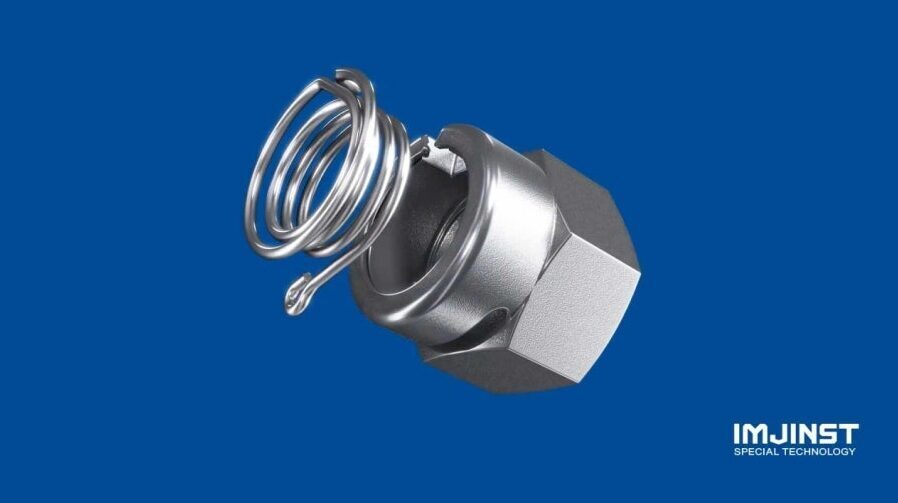

주식회사 임진에스티(IMJIN S&T)가 개발한 세이퍼 락은 표준 규격의 볼트와 완전한 호환성을 갖도록 설계되었습니다. 내부의 고유 메커니즘을 통해 진동이 가해질수록 스스로 조여지는 잠김력을 형성하므로, 일반 수나사의 표준 피치만 일치하면 바로 장착할 수 있습니다.

작동 방식의 세부 구조가 궁금하시다면 풀림방지 원리의 이해: 마찰력 창출부터 자동 잠김 스프링 구조까지 글에서 상세한 기술 메커니즘을 확인하실 수 있습니다.

세이퍼 락 적용 전 필수 규격 확인 4단계

기존 설비에 세이퍼 락을 적용하기 전, 현장에서 반드시 실측하고 검토해야 하는 4가지 기준이 있습니다.

1. 나사산 규격 및 피치(Pitch) 확인

가장 기본은 호칭경(M 규격)과 나사 피치입니다. 대부분의 산업 현장은 보통나사(Coarse Pitch)를 사용하지만, 일부 정밀 기계나 유압 설비는 가는나사(Fine Pitch)를 사용합니다. 피치 게이지로 기존 볼트의 나사산 간격을 먼저 측정해야 합니다.

2. 볼트 돌출 여유 길이(Grip Margin)

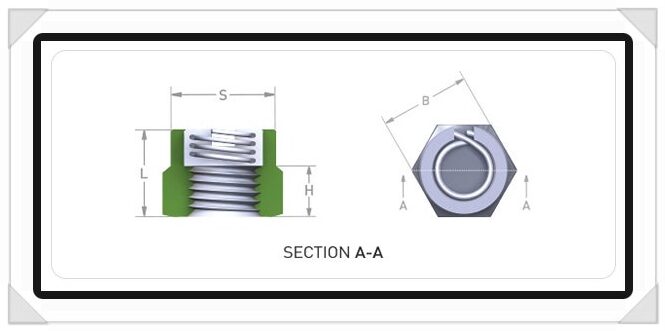

풀림방지너트는 내부에 특수 풀림 방지 링 또는 이중 잠금 부속이 일체형으로 포함되어 있어, 일반 육각너트보다 너트의 전체 높이(Thickness)가 다소 높을 수 있습니다. 너트를 완전히 체결했을 때 볼트 나사산이 최소 2~3산 이상 밖으로 나와야 완전한 결속력을 보장합니다.

3. 볼트 나사산의 마모 및 손상 상태

기존 설비에서 수차례 반복 조임으로 인해 나사산이 뭉개졌거나 부식(녹)이 심한 볼트는 정상적인 체결 토크 전달을 방해합니다. 나사산 손상이 심한 볼트는 너트 교체 전 볼트 자체를 신품으로 교체하는 것이 안전합니다.

4. 강도 등급 매칭

체결 부위의 인장하중에 맞춰 너트와 볼트의 강도 등급을 일치시켜야 합니다. 고장력 볼트(10.9T 이상)를 사용하는 구조물에는 이에 상응하는 등급의 너트를 매칭해야 지압 파괴를 방지할 수 있습니다.

기존 일반 너트 vs 세이퍼 락 규격 매칭 판단표

현장 상황에 따라 기존 볼트를 그대로 쓸 수 있는지, 아니면 추가 조치가 필요한지 아래 표를 통해 즉시 판단할 수 있습니다.

임진에스티와 세이퍼 락의 신뢰성

주식회사 임진에스티는 산업용 특수 체결 솔루션을 전문으로 연구·개발해 온 국내 기술 기업입니다. 철도 궤도, 중장비, 발전 플랜트, 교량 등 진동과 충격이 극심한 고위험 현장의 안전 체결 부품을 공급하고 있습니다.

세이퍼 락은 까다로운 진동 시험 규격(NAS 3350 등)을 충족하며 우수한 내진동 성능을 입증받았습니다. 신뢰성 시험 데이터와 기술 표준에 대한 상세 내용은 품질 검증과 KS·국제 인증: 신뢰할 수 있는 특수 화스너 선택 기준 글에서 확인하실 수 있습니다.
